Muileann Rollta Píobáin MG90

Muileann Tube MG90|Líne Táirgthe Píopa Táthaithe Leictreach (ERW).



Tá an meaisín MG90 deartha go speisialta chun píopaí táthaithe seam díreach ard-minicíochta a tháirgeadh le trastomhais Φ32-Φ102mm (cruinn) agus 25 × 25-100 × 100mm (cearnach), chomh maith le píopaí speisialta-chruthacha comhfhreagracha le tiús bhalla suas le 3.5mm. Áirítear leis an trealamh uncoiler ar thaobh tosaigh an líne agus chonaic fad seasta ar chúl, agus tá an luas rollta inchoigeartaithe go raon oiriúnach ag brath ar thrastomhas an phíobáin agus ar thiús an bhalla. Ligeann an inoiriúnaitheacht seo d'oibreoirí mionchoigeartú a dhéanamh ar an líne le haghaidh cineálacha éagsúla táirgí gan ath-uirlis shuntasach.



Seachadadh mar líne táirgeachta iomlán, déantar tástáil mhonarcha agus réamh-chumraithe ar gach cuid MG90 roimh an loingsiú, ag laghdú go mór am suiteála ar an láthair agus ag cinntiú tosaithe iontaofa. Tá an líne deartha le haghaidh oibriú leanúnach: cothaíonn carnadóir cothrománach an stiall isteach sa phríomh-mhuileann rollta agus tarlaíonn táthú deireadh corna in aghaidh an tsrutha, ag deireadh aga neamhfhónaimh idir cornaí agus ag méadú éifeachtacht líne go dtí os cionn 90%. In éineacht le welder ard-minicíochta soladach-stáit 300kW agus meaisín gearrtha rialaithe ríomhaire, soláthraíonn an MG90 an táirgiúlacht agus an cruinneas a theastaíonn ó mhonaróirí píopa iomaíoch.



Príomh-shaintréithe teicniúla muileann rollta píopa MG90
Taispeánann an tábla thíos príomh-pharaiméadair táirgeachta muileann rollta píopa MG90. Cinneann na táscairí seo an raon táirgí a tháirgtear agus feidhmíonn siad mar phríomh-threoirlíne do phleanáil acmhainne, anailís ar raon táirgí agus staidéir féidearthachta.



Paraiméadar	Píobán cruinn	Píobán próifíle	Athrú aonaid
Múnla	mg90	mg90	-
Trastomhas Amuigh (OD)	Φ38–Φ127 mm	25×25–100×100 mm	mm
Tiús balla	1.2-4.5 mm	1.5–3.75 mm	mm
Luas foirmithe	20–60	20–60	m/nóim
Fad píopa	4–8 (ar iarratas)	4–8 (ar iarratas)	m
Cruinneas gearrtha	±3	±3	mm



Is féidir na sonraíochtaí go léir a mhionchoigeartú de réir riachtanais an chustaiméara, lena n-áirítear fad píopa, caoinfhulaingt gearrtha agus raon luas rollta, tríd an uirlis foirmithe sorcóir agus an clár chonaic scoite a choigeartú. Tá cumraíochtaí saincheaptha do mhéideanna píopaí neamhchaighdeánacha nó próifílí múnlaithe speisialta ar fáil arna iarraidh sin.



Príomhchodanna muileann rollta píopa
Soláthraítear trealamh táirgeachta píopa MG90 mar líne táirgeachta turnkey. Déantar tástáil mhonarcha ar gach comhpháirt agus déantar iad a réamhchumrú roimh an loingsiú, ag laghdú am suiteála ar an láthair agus ag cinntiú iontaofacht tosaithe. Liostaíonn an tábla thíos na hocht bpríomhaonad feidhme atá sa líne iomlán.



Níl.	Comhpháirt	Cainníocht-	Feidhm agus Nóta
1	Fuinneog hiodrálacha (Uncoiler Hiodrálacha)	1 sraith	Scaoileadh hiodrálach dhá thaobh le haghaidh beathú leanúnach na mbáillí
2	Meaisín Táthú Butt (Fiar agus Weld) (Bun-Táthaire (Fiaradh & Táthú))	1 sraith	Bearradh ciumhais cruinn agus táthú butt na stiallacha cruach
3	Stóráil chothrománach (Taisctheoir Cothrománach)	1 sraith	Carnann 150-300 m sliver le haghaidh táirgeadh leanúnach
4	Muileann táthú agus calabraithe á fhoirmiú (Aonad Foirmithe, Táthú & Sizing)	1 sraith	Áirítear straightening garbh agus fuarú
5	Sábha gearrtha rialaithe ríomhaire (Ríomhaire-Sabhna Gearradh Rialaithe)	1 sraith	Gearradh uathoibríoch den fhad sonraithe tar éis an chineáil
6	Meaisín Pacála Uathoibríoch (Meaisín Pacála Uathoibríoch)	1 sraith	Laghdaíonn leagan, ceangal agus draenáil uathoibríoch - costais saothair
7	Meaisín Táthú Ard-Minicíocht Stáit Soladach (HF). (Táthaire Soladach-Stáit HF)	1 sraith	Aonad Táthú Ard-Minicíocht Stáit Soladach 300kW
8	Córas rialaithe leictreach (Córas Rialaithe Leictreach)	1 sraith	Rialú lárnach PLC don líne iomlán

Próiseas táirgthe teicneolaíochta ar mhuileann táthú píopa MG90

Próiseálann Muileann Táthú Píob MG90 cruach coiled ina phíobán táthaithe críochnaithe i bpróiseas leanúnach, an-uathoibrithe. Tá sé ríthábhachtach an sreabhadh oibre seo a thuiscint chun barrfheabhsú táirgeachta, fabhtcheartú agus rialú cáilíochta. Is é seo a leanas an próiseas táirgthe iomlán:



1. Cothú amhábhar (cornaí cruach) - stiallacha teorollta nó fuar-rollta (stiall chruach) de chruach ísealcharbóin/cóimhiotail íseal luchtaithe ar an uncoiler hiodrálach.



2.Unwinding - Cothaíonn an díothú hiodrálach dhá thaobh an sliver isteach sa líne, ag cothabháil teannas cobhsaí.



3.Edging and Butt Welding - Déantar imeall rian an rolla roimhe seo agus imeall tosaigh an chéad rolla eile a bhearradh díreach agus táthaithe le chéile chun leanúnachas táirgeachta a chinntiú.



4. Tá 150 go 300 méadar de stiall ag stóráil ábhar - stórála cothrománach, rud a ligeann don phríomh-mhuilinn leanúint ar aghaidh ag obair agus foircinn na rollaí á tháthú.



5. Díriú tiomáint (leibhéalta) - dírítear an stiall chun cuaire an rolla a dhíchur sula dtéann tú isteach sa chuid foirmithe.



6.Forming sa mhuileann -, seasann sraith de sorcóir cothrománach agus ingearach go seicheamhach an stiall árasán isteach i bán píopa sorcóireach.



7. Táthú Ardmhinicíochta -staid sholadach HF- Nascann meaisín táthú 300 kW leis an seam fadaimseartha trí úsáid a bhaint as brú agus téamh ionduchtaithe.



8.Removing External Bead - Déantar an bead weld ar an dromchla seachtrach a scrapeadh (gearrtha le huirlis díbhurúcháin) chun dromchla réidh agus aonfhoirmeach a fháil.



9.Cooling - Tá an comhlacht táthú agus píopa fuaraithe i ndabhach uisce chun an microstructure miotail a chobhsú.



10.Sizing - rollaí sizing a thabhairt ar an píopa go díreach chuig an trastomhas lasmuigh riachtanach.



11.Rough straightening - dírítear an píopa chun aon chuar a cruthaíodh le linn an phróisis fhoirmithe a bhaint.



12.Gearr go dtí fad sonraithe - Gearrtar an píobán i bpíosaí d'fhad sonraithe (4–8 m de ghnáth) le lamháltas ±3 mm le sábha gearrtha ríomhrialaithe.



13.Pacáistiú uathoibríoch - bogtar an píopa críochnaithe go dtí an tábla glactha le haghaidh iniúchta, leagan, cuachta agus pacáistiú.



Sonraíochtaí agus comhoiriúnacht ábhair

Tá muileann rollta feadán MG90 deartha chun raon leathan gráid cruach agus méideanna stiallacha a phróiseáil, rud a ligeann do mhonaróirí an tsolúbthacht chun freastal ar mhargaí deiridh iolracha le líne táirgeachta aonair. Sainmhíníonn na paraiméadair theicniúla seo a leanas raon na n-ábhar a phróiseáiltear agus teorainneacha oibríochta bunúsacha an trealaimh.



Ceanglais maidir le hamhábhair
• Cineál stiall: Stiall cruach rollta te nó fuar-rollta.

• Grád ábhair: Cruach ísealcharbóin agus cruach cóimhiotail íseal (δs Níos lú ná nó cothrom le 345 MPa, δb Níos lú ná nó cothrom le 610 MPa).

• Tiús stiall: 1.5 – 4.5 mm.

• Leithead an stiall: 100 – 320 mm.

• Trastomhas inmheánach an rolla: Φ500 – Φ600 mm.

• Trastomhas seachtrach an rolla: Φ1000 – Φ1500 mm.

• Meáchan rolla uasta: 3500 kg.



Paraiméadair Oibriúcháin
• Luas muilleoireachta: 15 – 50 m/nóim (ag brath ar thrastomhas an phíobáin agus ar thiús an bhalla).

• Cumhacht meaisín táthú ard-minicíochta: 300 kW.

• Trastomhas seachtrach an workpiece Trastomhas raon: Φ32 – Φ102 mm (píobáin bhabhta).

• Raon tiús balla: 1.5 – 4.5 mm (píopaí cearnacha agus múnlaithe speisialta: δ Níos lú ná nó cothrom le 3.5 mm).

• Fad an phíobáin: 4 – 8 m, is féidir é a athrú de réir riachtanais an chustaiméara.



Léaráid mhionsonraithe comhpháirte
Tá ról sonrach ag gach fochóras de mhuileann feadán MG90 chun táirgeadh leanúnach píopaí táthaithe ardchaighdeáin a chinntiú. Míníonn an léaráid thíos feidhmeanna agus gnéithe teicniúla gach mór-chomhpháirt.



2.1 Fuinneog hiodrálacha

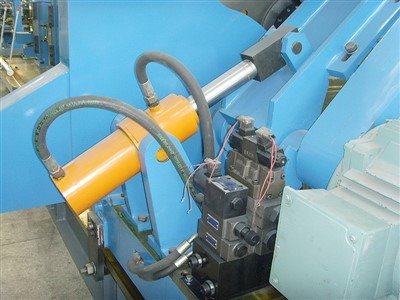

Úsáideann an t-uncoiler hiodrálach meicníocht leathnaithe hiodrálach chun greim daingean a dhéanamh ar an gcorna cruach ar an dá thaobh den mandrel. Ceadaíonn an dearadh dhá thaobh seo dhá rolla a luchtú go comhuaineach, rud a ligeann do bheathú rollaí malartacha agus a chinntiú go n-iontráiltear an stiall cruach isteach sa cheallraí go réidh agus gan bhriseadh. Cinntíonn leathnú hiodrálach fórsa clampála aonfhoirmeach ar fud thrastomhas iomlán inmheánach an rolla, rud a choscann sciorradh stiallacha agus dífhoirmithe le linn scaoileadh ardluais.

2.2 Gearradh agus meaisín táthú butt
Déanann an meaisín táthú gearrtha agus butt deireadh cúil an rolla amach agus deireadh tosaigh an rolla isteach ionas go mbeidh an dá stiall i dteagmháil le himill ghlan, comhthreomhara. Ansin déanann sí iad a tháthú le chéile agus ailíníonn sí an táthú lena chinntiú go n-imíonn siad go réidh trí na rollaí foirmithe le sruth. Tá an chomhpháirt seo ríthábhachtach maidir le táirgeadh leanúnach: gan táthú cnaipí iontaofa, bheadh ​​ar an líne stop a chur gach uair a ritheann rolla amach, rud a laghdódh táirgiúlacht éifeachtach go mór. 2.32.3 Stóráil chothrománach
Stórálann an hopper cothrománach maolán de stiall cruach - de ghnáth 150 go 300 méadar - a chothaítear don phríomh-mhuileann rollta le linn oibríochtaí gearrtha agus táthú cnapáin in aghaidh an tsrutha. Ós rud é go scarann ​​an hopper an t-alt dífhuaraithe ón alt foirmithe, is féidir leis an bpríomh-mhuileann rollta oibriú go leanúnach ag luas iomlán fiú le linn athruithe coil. Ríomhtar an méid maoláin de réir an ama timthriall táthú agus luas na líne, ag cinntiú nach mbeidh an maolán folamh riamh sula mbeidh an chéad rolla eile réidh.

2.4 Aonad foirmithe agus calabraithe
Is é an t-aonad foirmithe agus calabraithe croí an mhuilinn rollta píopa. Tá sé comhdhéanta de roinnt aonad comhtháite a thugann cruth píopa táthaithe críochnaithe de réir a chéile don stiall árasán le toisí beachta:
• Leibhéalaíonn an fotha agus an leibhéalóir - an stiall agus cuireann sé isteach sna rollaí foirmithe é ar luas rialaithe.

• Aonad foirmithe - sraith muilte sorcóir cothrománacha agus ingearacha a lúbann an stiall de réir a chéile isteach i bhfeadán seam oscailte.

• Aonad foirmithe - sraith muilte sorcóir cothrománacha agus ingearacha a lúbann an stiall de réir a chéile isteach i bhfeadán seam oscailte.

• Treoraíonn an gléas treorach, easbhrúite, táthú agus díbhurúcháin - imill na stiall i dtreo a chéile, cruthaíonn sé fórsa comhbhrúiteach le haghaidh táthú ardmhinicíochta agus díbhurraíonn sé an seam táthú seachtrach.

• Fuaraíonn taiscumar uisce fuaraithe - an coirnín táthú agus an comhlacht píopa díreach tar éis an táthú chun an crios a bhfuil tionchar ag an teas air a chobhsú.

• Déanann gaireas calabrúcháin - an píopa a chalabrú go dtí an trastomhas lasmuigh agus cruinnis atá riachtanach.

• Tá príomh-aonad an chórais tiomána - ceangailte leis an bpríomhbhosca giarbhosca, ag tarchur cumhachta chuig na leapacha sorcóir le soláthar chasmhóiminte cobhsaí.

2.5 Chonaic rialaithe ríomhaire
Úsáideann an chonaic sracadh rialaithe ríomhaire meicníocht rianaithe a shioncrónaíonn luas an iompair chonaic le gluaiseacht na píopa, rud a ligeann duit gearradh ar an eitilt gan stop a chur leis an líne. I measc na bpríomhpharaiméadair de shábh sracadh tá:
• Modh gearrtha: rianú ríomhaire agus gearradh uathoibríoch.

• Tiús gearrtha: δ1.5 – 4.5 mm.

• Trastomhas gearrtha seachtrach: Φ32 – Φ102 mm.

• Fad gearrtha: 4 – 8 m (inchoigeartaithe).

• Caoinfhulaingt gearrtha: ±3 mm.

• Mótar gearrtha: 45 kW, mótar AC dara rang.

2.6 Meaisín pacáistithe uathoibríoch
Tá an meaisín pacáistithe uathoibríoch suiteáilte ag deireadh na líne táirgeachta píopa táthaithe agus tá sé freagrach as na píopaí críochnaithe a leagan, a chuachadh, a dhraenáil agus a stóráil go huathoibríoch. Feidhmíonn an trealamh go réidh agus soláthraíonn sé roinnt buntáistí oibríochta: laghdaítear líon na n-oibrithe atá ag teastáil ar an tábla aschuir, laghdaítear costais saothair, cuireann sé deireadh le torann de bharr imbhuailtí agus tionchair phíopaí táthaithe, baintear scratches dromchla, feabhsaíonn cáilíocht an táirge, laghdaítear costais táirgthe, cuireann sé deireadh le guaiseacha sábháilteachta agus méadóidh sé leibhéal uathoibrithe iomlán na líne táirgeachta - ag méadú go héifeachtach táirgiúlacht.

Scéim oibriúcháin an mheaisín pacáistithe:
Tábla díluchtaithe feadáin → iompar feadán → stopadh (comhaireamh cainníochta) → iompar → dumpáil feadán → ardú agus ísliú → leibhéalú → pacáil uathoibríoch → draenáil leacht → stóráil.
